產品編號：4291623216

    產品名稱：THGX系列限過電壓消弧柜

    規   格：10、35kV系列產品

    備  注：消弧消諧

一、概述單相接地是電力系統的主要故障形式。我國35KV及以下電網基本上采用中性點不接地系統，此時，這種故障只是在故障點流過不大的電容電流，而三相電源端電壓仍保持對稱，并不影響供電。此類電網在發生單相接地時，非故障相的對地電壓雖升高至線電壓，但系統的線電壓保持不變，電網上的電氣設備的絕緣水平可以長期承受該電壓。
我國現行運行規程規定，當非直接接地系統發生單相接地故障時，允許繼續運行兩個小時，如果經上級有關部門批準，還可以延長，但規程對于“單相接地故障”的概念未做明確界定，如果單相接地故障為金屬性直接接地，則故障相對地電壓降為零，非故障相的對地電壓升高至線電壓，前面已經指出，電網上的電氣設備的絕緣水平可以長期承受該電壓。但是，如果單相接地故障為弧光接地，按工頻熄弧理論，最高過電壓可達系統最高運行相電壓的3.5倍。將對線路上的絕緣薄弱點，特別是旋轉電機造成嚴重威脅。
在10KV電網接地電流小于30A；35KV電網接地電流小于10A條件下，故障處電弧一般能自熄。但當電流值超過自熄值時，將很容易導致故障處電弧多次燃熄，形成遍及全網的弧光接地過電壓。
隨著電網向電纜化發展，系統對地電流逐漸增大，弧光接地過電壓問題日益突出。
安徽恒博電氣科技有限公司生產的THGX系列限過電壓消弧柜就是針對以上問題，采用國內外先進、成熟的消弧技術，通過消化、吸收和提高而開發研制出的一種性能可靠、技術先進的限制消除多種過電壓的電力保護設備。
二、用途及特點用途：
適用于35KV及以下中性點不接地系統中限制雷電、諧振、操作，特別是弧光接地等多種過電壓。
特點：
1、結構簡單可靠，安裝方便，適用于變配電系統和電廠、鋼廠等大中型廠礦企業的廠用電系統。
2、選型方便，可替代消弧線圈，無需考慮脫諧度，適用范圍廣。
3、可擴展性強，可加裝選線裝置等。
4、消弧限壓原理直接、明確，響應速度快。
5、成熟的微機控制技術，對電網進行智能、多方位保護，對故障記錄保存。所有保護功能完全自動化，無需人工操作。
6、標準的RS485通訊接口，可實現接入綜合自動化系統要求。

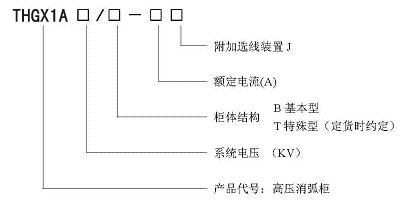

三、  型號說明：

注：B基本型（10kV：1000×1500×2300mm、40.5kV：1800×2800×2800mm）

三、  技術參數：
1、系統電壓（KV）：6、10、35；

2、額定電流(A)：50、63、80、100、125、160、200、315；

3、額定頻率：50Hz；

4、額定開斷電流：50kA；

5、控制器參數：
（1）電源電壓： 220V DC/AC、110V DC/AC；

（2）電壓測量精度：0.5%；

（3）通訊接口：RS485；
