VHNb-12型戶內高壓真空斷路器

發布時間：2013-12-11 瀏覽次數：4035

產品編號：
41911571916產品名稱：
VHNb-12型戶內高壓真空斷路器規 格：
VHN-12系列,12kV產品備注：
VHNa-12型和VHNb-12型,是主要用于12KV電力系統中的戶內開關設備。

一、適用范圍VHNa-12型和VHNb-12型戶內高壓真空斷路器（a型為進口真空滅弧室，b型為國產真空滅弧室，以下簡稱斷路器）由安徽恒博電氣科技有限公司在引進比利時VA- Tech公司產品技術的基礎上獨立研制而成，主要用于12KV電力系統中的戶內開關設備，作為電網設備，工礦企業動力設備的保護和控制單元；尤其適用于要求額定工作電流下的頻繁操作或多次開斷短路電流的場所。產品適配柜型為：中置式高壓開關柜、XGN、HXGN、GG1A等。
二、符合標準：
GB1984 《交流高壓斷路器》
DL/T403 《10～35KV戶內高壓真空斷路器訂貨技術條件》
JB3855 《3.6～40.5KV戶內交流高壓真空斷路器》
IEC56相關要求

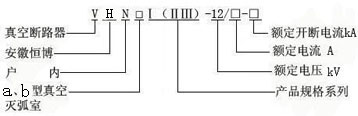

三、型號含義

注：a型為進口真空滅弧室，b型為國產真空滅弧室四、特點：
◆全新概念優化設計的彈簧操作機構；

◆操動機構與斷路器本體一體設計，緊湊、精簡、牢靠、體積小。所有儲能、保持、脫扣等重要功能部位零件均采用心部強化處理，表面D.NIP處理,操動機構更加耐久、耐蝕、可靠。

◆真空滅弧室采用陶瓷絕緣外殼，銅烙合金觸頭，環狀縱磁場結構，具有斷流容量大、絕緣水平高、滅弧能力強、壽命長等特點。
◆無故障運行，少維護或免維護，無爆炸危險，無污染，運行噪音低。
◆齊全完備的電流等級方案及配置，可供用戶隨意選用。
◆固定式和手車式兩種安裝單元滿足了柜體與斷路器配裝的不同要求。
◆諸如防跳、閉鎖、過流脫扣、欠壓(失壓)脫扣和接地等選配裝置以及二次控制電路的優化設計,使斷路器具有智能化,為斷路器可靠而安全的運行提供了有力保障,也為用戶在開關設備保護和智能控制等方面的設計應用提供了更多的選擇和接口。
◆靈活可變的設計和制造方案可滿足用戶的特殊需要。

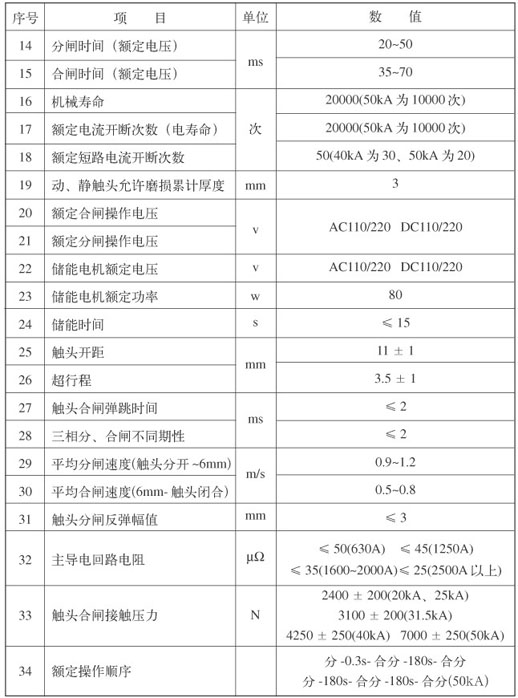

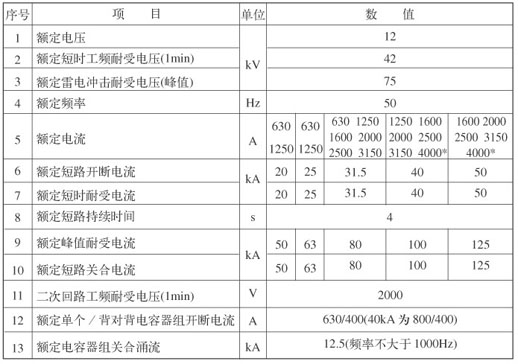

五、主要技術參數
