產品編號：
    4261614716
    產品名稱：

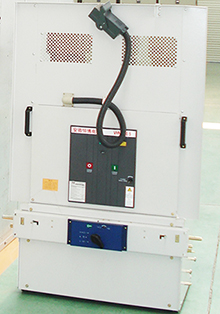

    VHN-40.5（ZN85）型戶內高壓真空斷路器
    規 格：
    40.5KV
    產品備注：
    VHN-40.5型戶內高壓真空斷路器,是主要用于40.5KV電力系統中的戶內開關設備。

一、適用范圍VHN（ZN85）型戶內高壓真空斷路器（以下簡稱斷路器）由安徽恒博電氣科技有限公司在結合國內外同類產品的基礎上研制而成，主要用于40.5KV電力系統中的戶內開關設備，作為電網設備，工礦企業動力設備的保護和控制單元；尤其適用于要求額定工作電流下的頻繁操作或多次開斷短路電流的場所。產品適配柜型為KYN61、XGN等。

二、符合標準：
GB1984  《交流高壓斷路器》
DL/T403 《10～35KV戶內高壓真空斷路器訂貨技術條件》
JB3855  《3.6～40.5KV戶內交流高壓真空斷路器》

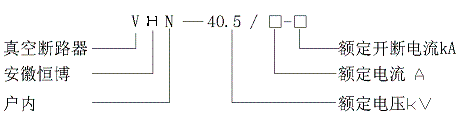

IEC56相關要求三、型號含義

四、特點：
◆真空斷路器采用真空滅弧室與操作機構前后布置組成統一整體,利于調試。
◆采用空氣與有機材料復合絕緣結構，設計緊湊，重量輕。
◆真空滅弧室可配國產，進口兩種，均采用縱磁場滅弧，低截流，非對稱開斷性能好。
◆緊湊的彈簧操作機構，10000次免維護。
◆絲桿推進機構,省力,平穩,自鎖性能好,聯鎖可靠。
◆二次控制電路的優化設計,使斷路器具有智能化,為斷路器可靠而安全的運行提供了有力保障,也為用戶在開關設備保護和智能控制等方面的設計應用提供了更多的選擇和接口。
◆靈活可變的設計和制造方案可滿足用戶的特殊需要。

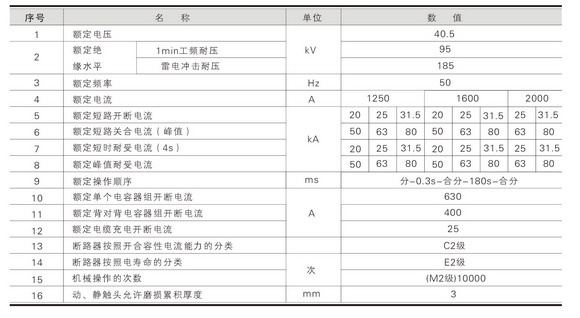

五、 主要技術參數表1 真空斷路器主要額定參數

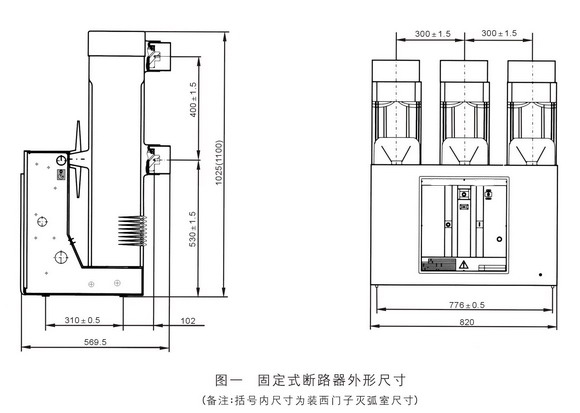

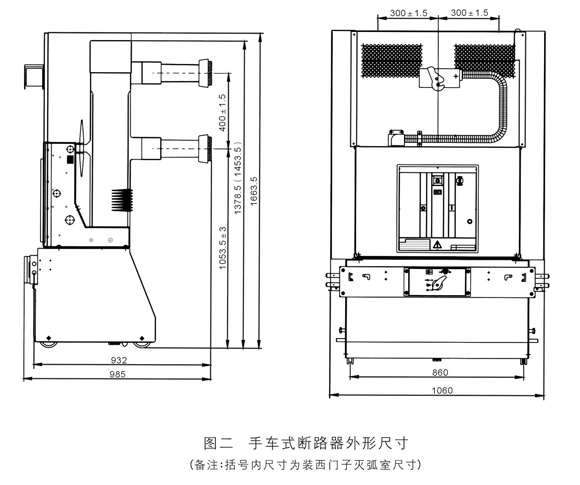

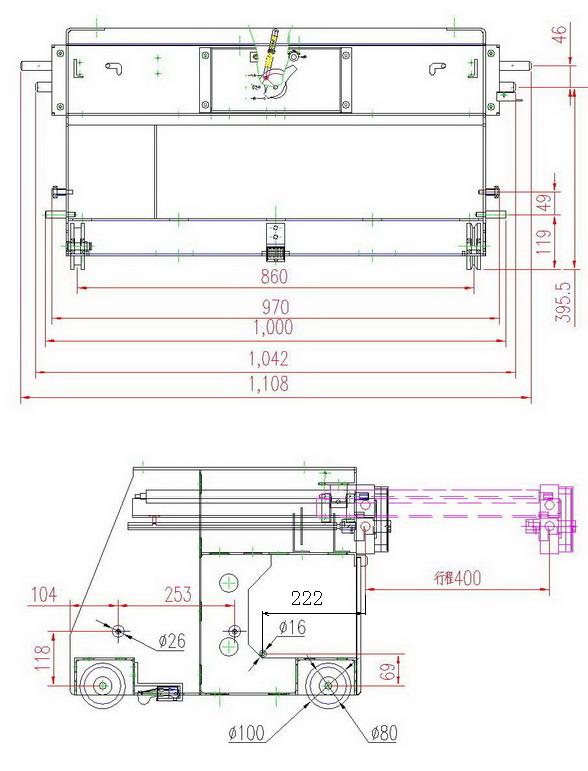

六、 外型尺寸:
