產品編號：42916595016

    產品名稱：HBKM1系列塑料外殼式斷路器

    規      格：6-2500A

    產品備注：

一、適用范圍HBKM1系列塑料外殼式斷路器（以下簡稱斷路器），是本公司采用國際先進設計、制造技術研制、開發的新型斷路器之一。其額定絕緣電壓為800V，（HBKM1-63為500V，HBKM2-1250、2000（2500）為690V），適用于交流50Hz，額定工作電流至2500A的電路和不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。
斷路器按照其額定極限短路分?jǐn)嗄芰Γ↖cu）的高低，分為C型（基本型）、L型（標準型）、M型（較高分?jǐn)嘈停?、H型（高分?jǐn)嘈停┧念悺Ｔ摂嗦菲骶哂畜w積小、分?jǐn)囡w弧短（部分規格零飛?。⒖拐駝拥忍攸c。
1、本斷路器可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。
2、本斷路器不能倒進線，即只可1，3，5接電源線，2，4，6接負載。
3、本斷路器具有隔離功能。
4、本斷路器產品執行下列標準：
IEC60947-1及GB/T14048.1《總則》
IEC60947-2及GB14048.2《低壓斷路器》

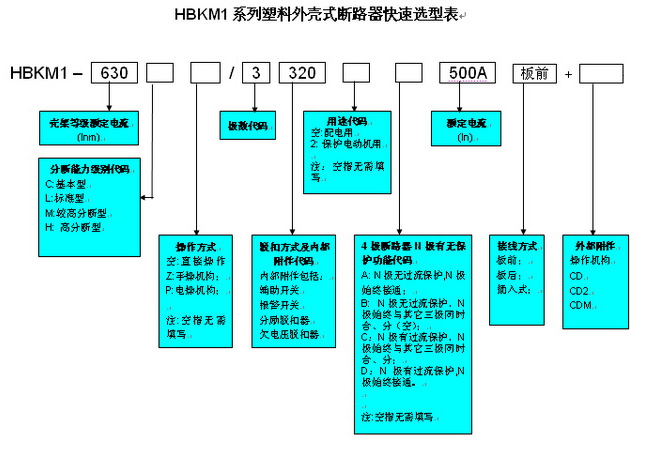

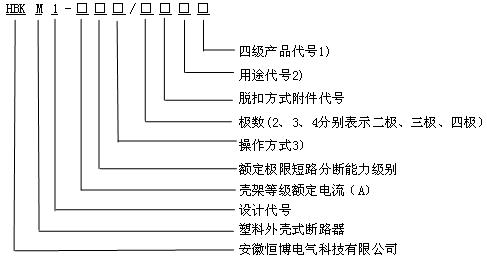

二、型號及其含義

注：1）三級產品無代號，四極時分A、B、C、D（B型可無代號）。
2）配電用斷路器無代號，保護電動機用斷路器以2表示。
3）手柄直接操作無代號；電動操作用P表示；轉動手柄操作用Z表示。

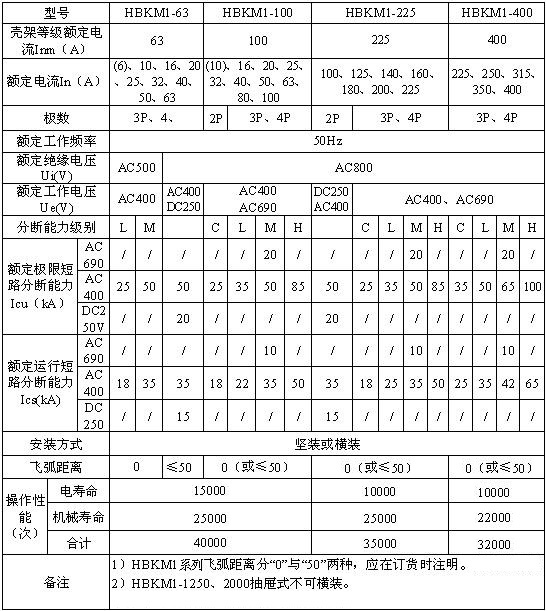

三、主要技術參數

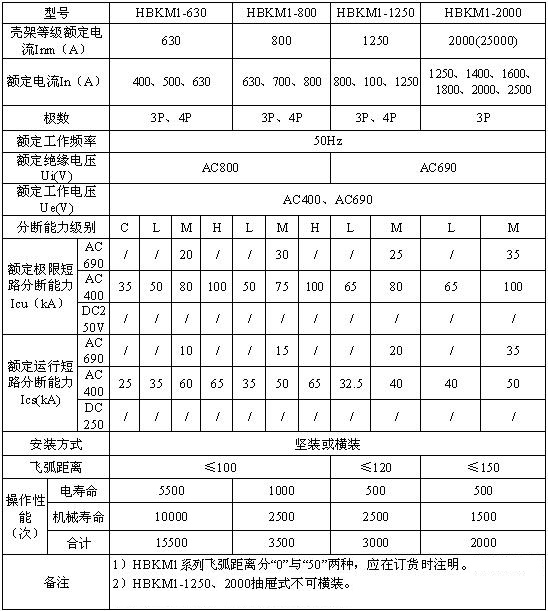

續上表

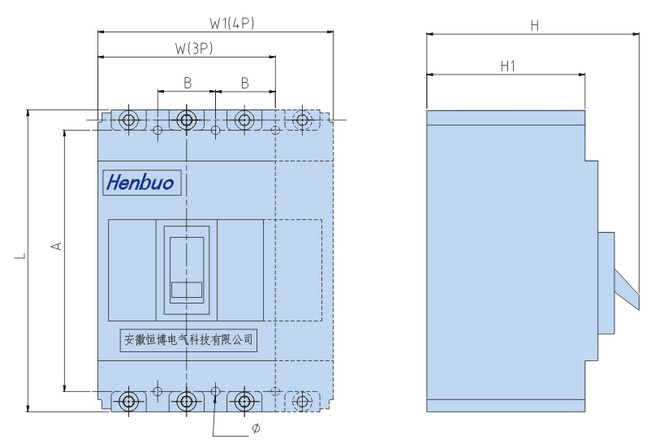

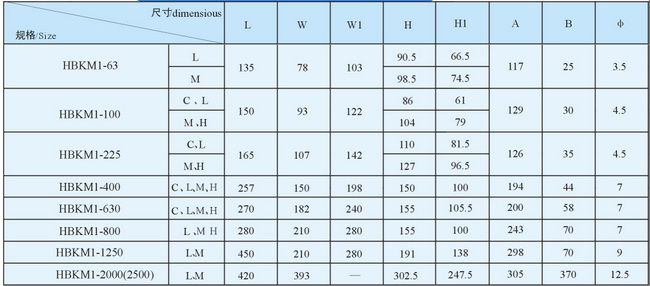

外形及安裝尺寸
