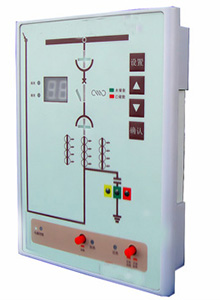

    產品名稱：HBKZ-8000系列開關狀態智能顯控裝置

    規 格：3-35kV

    產品備注：3-35kV

1.產品概述：

本系列開關柜狀態綜合指示儀是根據當前中壓系統開關柜技術發展而開發的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖、自動／手動兩種加熱除濕、溫度控制、加熱器失電指示、溫濕度數碼顯示以及通訊等多功能于一體。這些指示功能可分可合，用戶可根據需要選擇，只要指定不同的訂貨型號并提供一次方案圖即可。本裝置共有6路開關量輸入3路繼電器輸出。
該產品以一體化布局配套裝備于開關柜，將大大簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能，使回路狀態一目了然。因而本裝置可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器、帶電閉鎖指示器、自動加熱除濕、溫度控制器等多種控制、指示裝置。
2.主要技術特性工作環境：-10℃～50℃，≤95％RH存貯環境：-40℃～80℃，≤95％RH介電強度：外殼與端子間AC 2000V/lmin絕緣性能：外殼與端子間≥100MΩ3.高壓帶電指示部分LED啟輝電壓(KV)：開關柜三相電壓大于額定電壓的0.15倍時帶電顯示燈點亮(微亮)，大于額定電壓的0.65倍時帶電顯示燈正常亮。
閉鎖啟控電壓KV)：大于額定電壓的0.65倍時電磁閉鎖燈亮，閉鎖功能實現。當三相同時不帶電時， 閉鎖燈滅，關閉電磁閉鎖動作。
電磁閉鎖輸出繼電器觸點容量：AC 220V／5A4.模擬指示部分工作電源：AC／DC  85V～265V   工作電流：≤600mA斷路器狀態指示：斷路器分、合閘，無源觸點輸入。
斷路器合閘時，合閘觸點閉合，紅色垂直模擬條發光。
斷路器分閘時，分閘觸點閉合，綠色傾斜模擬條發光。
斷路器位置指示：無源觸點輸入。
工作位置觸點閉合時，紅色垂直模擬條發光，指示斷路器處于工作位置。
試驗位置觸點閉合時，綠色傾斜模擬條發光，指示斷路器處于試驗位胃。
接地刀位置指示：無源觸點輸入閉合，紅色垂直模擬條亮，表示接地合閘。
無源觸點輸入斷開，綠色傾斜模擬條亮，表示接地?cái)嚅_。
彈簧儲能指示：無源觸點輸入閉合，紅色彈簧符號亮，表示已儲能。
無源觸點輸入斷開，綠色彈簧符號亮，表示未儲能。
5.加熱除濕控制部分低溫加熱：
自動加熱：“手動／自動”切換按鈕處在自動狀態，當實際溫度低于設定值，加熱指示燈點亮，加熱器輸出觸點閉合，啟動加熱器；加熱過程中當實際溫度高于設定值10℃時，加熱狀態自動退山，同時加熱指示燈滅。
手動加熱：“手動／自動”切換按鈕處在手動狀態時，按下加熱按鈕即可。
高溫排風：當實際溫度高于設定值時，過熱告警指示燈點亮，過熱輸出觸點閉合，啟動排風機，排風過程中當溫度低于設定值10℃，過熱自動退出，同時過熱指示燈滅。
6.溫度控制部分低溫加熱：“手動／自動”切換按鈕處在自動狀態，當實際溫度低于設定值，加熱指示燈點亮，加熱器輸出觸點閉合，啟動加熱器；加熱過程中當實際溫度高于設定值10℃時，加熱狀態自動退山，同時加熱指示燈滅。
手動加熱：“手動／自動”切換按鈕處在手動狀態時，按下加熱按鈕即可。
高溫排風：當實際溫度高于設定值時，過熱告警指示燈點亮，過熱輸出觸點閉合，啟動排風機。排風過程中當溫度低于設定值10℃時，過熱自動退出，同時過熱告警指示燈滅。
加熱輸出繼電器觸點容量：AC 220V/5A
